CABLE COAXIAL

EXPLICAR COMO CONECTAR LOS CONECTORES AL CABLE coaxial

2 PELACABLES , PRECIO, IMAGEN, SITIO WEB

AÑADIR VIDEO SOBRE COMO PONER LOS CONECTORES AL CABLE COAXIAL







es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos , uno central llamado núcleo encargado de llevar la información , y uno exterior de aspecto tubular llamado malla.






PRECIO 4,77€ CABLEMÁTIC. ES



2 partes del cable coaxial


























F macho precio 96 céntimos sitio wem cablematic



F macho precio 74 céntimos sitio web cablematic





como conectores al cable a los F macho y F hembra


DETERMINAR EL TAMAÑO DEL CABLE



ELEGIR LOS CONECTORES CORRECTOS




CORTAR LA PROTECCIÓN PLÁSTICA DEL CABLE




RECORTAR LA CUBIERTA EXTERNA



CUIDADOSAMENTE TIRA HACIA ATRÁS EL TRENZADO INTERIOR



RECORTAR EL PLÁSTICO DIELÉCTRICO DEL NÚCLEO INTERNO DEL CABLE



EMPUJA EL CONECTOR SOBRE EL EXTREMO DE CABLE PARA QUE EL NÚCLEO DE COBRE DEL CABLE COAXIAL



ENROSCAR EL CONECTOR DENTO DEL EXTREMO DEL CABLE


COLOCA EL ANILLO DE AJUSTE SOBRE EL EXTREMO DEL CABLE




RECORTA LA CUBIERTA EXTERIOR 1/4 HACIA ATRÁS



RECORTA LA PROTECCIÓN , LA CUBIERTA DEL CABLE Y EL DIELÉCTRICO HASTA DEJAR EL CABLE INTERNO AL DESCUBIERTO



DEJA UN 1/8 DEL DIELÉCTRICO



COLOCA EL TERMINAL SOBRE EL EXTREMO DEL CABLE DE MODO QUE EL NÚCLEO DE COBRE SALGA A TRAVÉS DEL AGUJERO



EMPUJA EL CONECTOR A PRESIÓN DENTRO DEL EXTREMO DEL CABLE DE MANERA QUE EL TUBO DEL CONECTOR VAYA ENTRE EL PAPEL METÁLICO Y LA CUBIERTA EXTERIOR



AJUSTA EL ANILLO ALREDEDOR DEL CABLE EXTERIOR



RECORTA TODOS LOS CABLE SUELTOS



CORTA EL CENTRO INTERIOR DEL CABLE DE PLÁSTICO CON EL EXTREMO DEL CONECTOR




TIRA DEL CONECTOR PARA ASEGURARTE DE QUE ESTÁ BIEN AJUSTADO

ETIQUETADORAS

Definición

3 modelos . precio. imagen y web donde comprarla

Con esta máquina se etiquetan todos los elementos , y también sirven para el cable , que lo etiquetará en su contorno

precio 29 euros web misscompras.com

precio 35 euros. web brother



precio 56 euros , web gabo computación

CONEXIÓN DE LA ROSETA DE RED

Explicar detalladamente como conectar una roseta de red

para realizar la conexión del cable a estos elementos , necesitamos una nueva herramienta de inserción y corte para conector IDC (conexión por desplazamiento del aislante) ya que la conexión se realiza insertando el hilo sin pelar entre unas cuchillas que lleva la parte de conexiones de la roseta y el lado de conexiones del panel de parcheo , introduciéndose las cuchillas entre el aislante ;así se realiza la conexión.


Añadir a la explicación imágenes de la herramienta Krone LSA-PLUS

 poner 2 modelos de LSA-PLUS
precio 9,92 euros
características; Herramienta de impacto inserción y montaje de redes Krone. Viene con funda protectora
 SECURAME web



precio 29,04 euros
características Herramienta de impacto que permite el intercambio de las puntas. Se suministra con una punta compatible con el estándar 110/88 (de doble punta, por un lado 110/88 normal y por el otro lado 110/88 cortante de la merma). Esta herramienta permite fijar de forma profesional los cables con los terminales compatibles. El cuerpo es ergonómico para mayor comodidad y dispone de un receptáculo para guardar las hojas de recambio en el mismo dispositivo. Permite ajustar la presión del impacto de 10Kg a 15Kg aproximadamente
WEB : http://hiperelectron.com



568B

Tal vez una característica más conocida y discutida del TIA/EIA-568-B1-2001 es la definición de las asignaciones pin/par para el par trenzado balanceado de 100 ohm para ocho conductores,

 Video de como montar una conexión de red

LATIGUILLO DE CONEXIÓN

Elementos necesarios para montar un latiguillo(numerados)
Explicar detalladamente el proceso para montar un latiguillo
Añadir imágenes en la explicación
Poner tres modelos de crimpadoras -imagen- precio- características
Enlace de un vídeo explicativo de este proceso


necesitamos cable de cuatro pares dos clavijas RJ-45 macho un pelador de cable y una crimpadora

como montar un latiguillo

primero pelamos un extremo del cable , quitando solo el recubrimiento y dejando a la vista los 8 hilos de colores , esto se hace con el pelador descrito anteriormente o con algunas crimpadoras.
Ahora desdoblamos los pares de colores , y los colocamos en el siguiente orden ; blanco naranja naranja blanco verde azul blanco azul verde blanco marrón y por ultimo marrón






modelos de crimpadoras
precio la primera 30 euros la segunda  20 euros la tercera 10 euros

















primera para termina huecos de asta 16 mm
la segunda para
la tercera para es una herramienta de alta calidad fabricada de hierro y mango de plastico

rosetas de red

definición
imágen externa e interna de la roseta de red
modelos de rosetas
precio de una roseta sencilla ,doble ,cuadruple

 modelos de rosetas sencilla
precio 3,25euros

















roseta de red doble
precio 5,75 euros



roseta de red cuadruple
precio 8,25 euros

tarjetas de red inalambricas

las tarjetas de red inalámbricas son







NETWAY usb 2.0 300 Mbps 2W
transmisión de datos 150/300Mbps
transferencia maxima 300Mbps
red WPA, WPA2-PSK, WEP64/ 128 TKP


 R36 Alfa Network Router 500mW Para AWUS036H y 3G Extender / Router / Punto de Acceso / Cliente / Repetidor. Conéctale tu AWUS036H y comparte la señal por toda la casa. Compatible también con modem 3G USB.

TARJETAS DE RED

Que es una tarjeta de red


Es una clase de tarjeta  destinada a ser introducida en la placa madre de una computadora o se conecta a uno de sus puertos para posibilitar que la maquina se sume a una conexión.




 100FX desktop pci -e fiber network adapter card pci expres
precio 170 euros velocidad 100mbits/s






Belkin F8T065BF
El adaptador Belkin Bluetooth compacto simplemente se conecta en el puerto USB de un ordenador y ampliar fácilmente sus capacidades con el último estándar de Bluetooth 4.0. La comparación con la especificación anterior reduce el consumo de energía y simplifica el emparejamiento. No hay problema que está emparejado con cualquier dispositivo Bluetooth, como un raton, teclado, teléfono. Una gran ventaja del adaptador es su tamaño miniatura, lo que puede deberse al puerto USB de su ordenador portátil, incluso cuando lo transporte. Especificaciones: Tecnología : Bluetooth v4.0 + EDR Velocidad: hasta 3 Mbps Alcance: hasta 10 m Interfaz: USB 2.0 Sistemas operativos compatibles: Microsoft Windows 2000, Me, XP, Vista, 7 Peso: 2,2 g

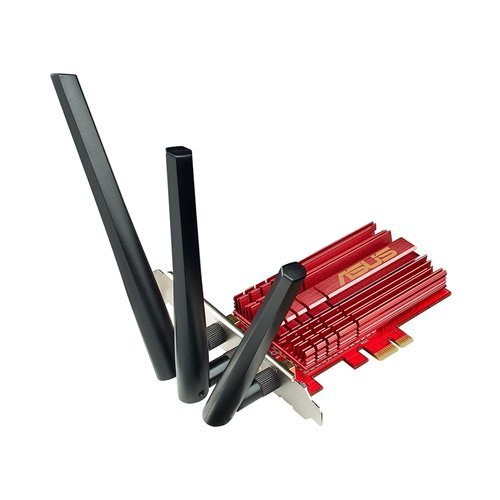

 Asus PCE-AC56

La nueva generación de chipset 802.11 ac permite alcanzar rapidísimas conexiones de hasta 867 Mbps
Funcionamiento seleccionable en dual-band 2,4 GHz/5GHz compatible con todos los dispositivos existentes
La tecnología Broadcom TurboQAM ofrece un rendimiento de 33% superior al del 802.11n con velocidades de hasta 400 Mbps.
el precio es de 51,79 euros
